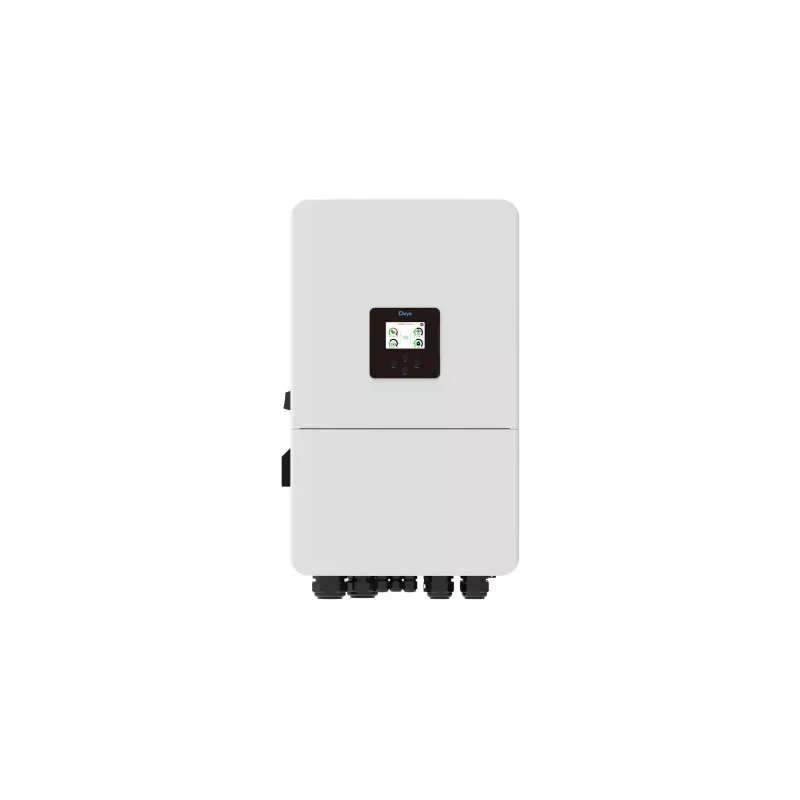

Onduleur solaire hybride triphasé 20kW - DEYE - SUN-20K-SG05LP3

L’onduleur solaire hybride triphasé DEYE SUN-20K-SG05LP3-EU est une solution de pointe conçue pour répondre aux besoins croissants en matière de production et de gestion d’énergie solaire, aussi bien dans un cadre résidentiel que commercial. Avec une puissance de sortie de 20kW, ce modèle allie performance, flexibilité et autonomie énergétique, tout en assurant une intégration simple au réseau électrique ou à un système totalement autonome.


Une technologie hybride évoluée avec une conception simple et normative pour les installations hybrides en autoconsommation

L’un des atouts majeurs de cet onduleur est sa capacité hybride avec une architecture simple, robuste et normative. En effet, cet onduleur hybride DEYE SUN-20K-SG05P3-EU  permet non seulement de convertir l’énergie solaire en électricité comme le fait un onduleur solaire réseau, mais il va vous permettre également de gérer le stockage d'un parc batteries 48V en toute sécurité. Idéal pour les installations en autoconsommation il est compatible avec les batteries basse tension (48 V), qu’elles soient au plomb ou au lithium, et permet une gestion intelligente de la charge et de la décharge.

L’utilisateur peut définir jusqu’à six plages horaires personnalisées pour optimiser l'utilisation de l’énergie stockée selon ses besoins et les tarifs en vigueur.

Conçu pour les installations triphasées

Cet onduleur est destiné aux installations triphasées (400 V) et peut fonctionner de manière asymétrique, ce qui signifie qu’il est capable de délivrer jusqu’à 50 % de sa puissance nominale sur chaque phase indépendamment. Cette particularité le rend particulièrement adapté aux habitations ou bâtiments professionnels avec des charges déséquilibrées entre phases. Il dispose de deux entrées MPPT indépendantes, ce qui lui permet de s’adapter efficacement à des configurations de panneaux solaires installés sur différentes orientations.

Performances et rendement élevé et toujours et encore la sécurité dans le normatif

Le DEYE SUN-20K-SG04LP3-EU est un onduleur hybride qui dispose d'une isolation galvanique et qui est donc avec transformateur. Cette conception historique assure une conversion énergétique optimale et sécurisée puisqu'elle permet une isolation entre le circuit batterie basse tension 48V et l'onduleur qui peut gérer une tension d’entrée solaire allant jusqu’à 800 V et une plage de fonctionnement MPPT entre 160 et 650 V, ce qui offre une grande souplesse de conception du champ photovoltaïque. Le MPPT1 peut recevoir jusqu’à 36A de courant et 36A pour le MPPT2, ce qui permet de connecter des panneaux puissants sans contrainte.

Fonctionnalités avancées,  connectivité et mode autonome

Le DEYE SUN-20K-SG05LP3-EU se distingue également par ses nombreuses interfaces de communication (Wi-Fi, RS485, RS232, CAN) permettant un suivi en temps réel à distance via des plateformes web ou des applications mobiles. Un dongle Wi-Fi est fourni de façon à faciliter la mise en service et la surveillance de l’installation.

L'onduleur hybride DEYE SUN SG 05LP3  permet un fonctionnement autonome via sa sortie back up et une puissance équivalente à sa puissance nominale. Le basculement sur le mode backup permet une continuité de service sécurisée en quelques ms et la conjonction de neutre ( relais de mise à la terre du neutre en mode autonome ) est assurée dans l'onduleur grâce à sa conception avec transformateur. Cette conception d'onduleur hybride évite l'ajout de dispositif différentiel type B et permet l'usage des différentiels classiques en 300mA.

Accessoires et garantie

L’onduleur est livré avec un transformateur de courant, des connecteurs MC4, un câble RJ45 et le dongle Wi-Fi. Il est certifié conforme à la norme CEI-021 pour une compatibilité optimale avec le réseau électrique européen. Enfin, il bénéficie d’une garantie constructeur de 10 ans, gage de sa qualité et de sa longévité.

La gamme d'onduleurs hybrides DEYE SUN- (15-20K-SG 05LP3-EU ) répond aux exigences de la norme XPC 15-712-3 :

Quelques explications normatives :

Cet onduleur est de type hybride et intègre le régulateur de charge de la batterie.

La topologie principale de l'onduleur SG04LP3-EU est non isolé puisqu'aucun transformateur d'isolation n'est installé sur les parties photovoltaïques et secteurs mais un transformateur d'isolation est prévu vers les batteries.

Cette isolation côté batterie garantit une protection électrique optimale tout en simplifiant l'architecture globale.
La séparation galvanique étant située dans l’onduleur, les éléments côté batterie sont tous séparés électriquement.

L’onduleur possède un CPI intégré et est conforme à la norme NF EN 62109.

Ainsi, le conjoncteur de neutre intégré à l’onduleur convient pour le fonctionnement autonome, et un différentiel de type B n’est pas nécessaire car aucun courant de défaut batterie ne peut passer côté AC.
